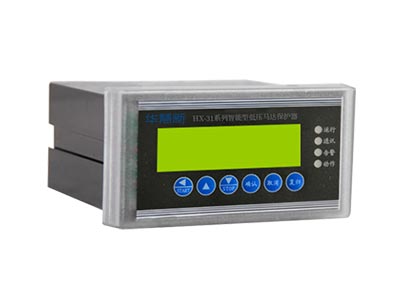

HX-31系列智能型低壓馬達保護器
產品特點
中文液晶顯示，人性化按鍵和菜單設計，符合現場調試特點，便于操作。
裝置體積小，功耗低，可安裝于目前市場上所有類型的低壓抽屜柜內。
集全面的電動機數字保護、電量測量、啟停控制、運行狀態監視、遠方參數設置、保護動作記錄、及模擬量輸出（選配）與一體。
具有tE時間保護，適用于增安型電動機保護，符合有關增安型防爆電動機過載保護規程（GB3836.3-2000）。
具有晃電自啟動功能，可實現電機的分批再啟動（非標配）。
具有啟停控制功能，支持直接啟動、軟啟動。電動機的啟停操作可通過面板、就地開入、遠方開入及通訊等方式實現。
超小型化設計，一體式結構，可直接安裝于各種抽屜柜內。
配備專用小型穿芯式電流互感器（200A以下），對于小功率電動機可節省成本。
3路開關量輸入監測、具有29個SOE事件記錄功能，包括事件類型、動作發生時間，事件記錄可通訊上傳，便于故障分析事件原因。
3路繼電器智能化控制輸出，實現保護控制接觸器輸出、跳斷路器輸出。
具有遠方通訊功能，采用RS-485接口和標準MODBUS規約，可以將測控信息、開關量狀態和變位信息、保護動作信號、SOE事件內容、保護定值參數等上傳至后臺監控主機，構成電機控制中心，實現遠方的集中管理和監控。

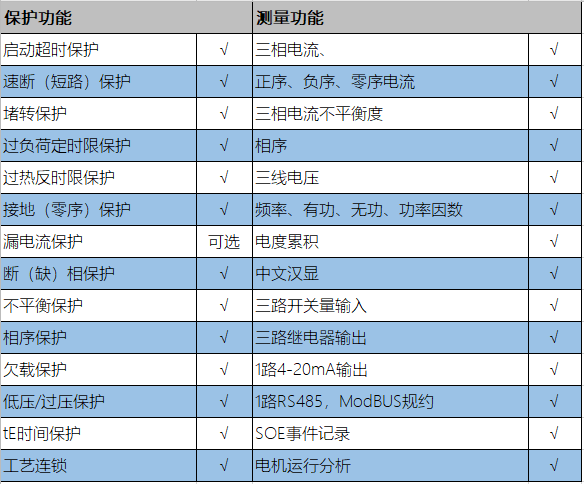

主要功能

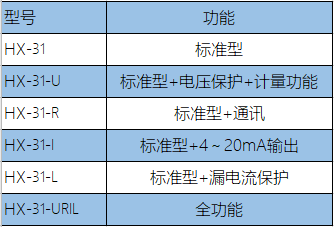

主要功能 產品選型
性能指標
額定參數
測量電壓：380V～660V（直接測量），～100V（PT測量）。
測量電流： 1～900A。
額定頻率：50Hz。
工作電源：AC/DC220V，AC/DC110V。
主要技術指標
精度：保護電流測量誤差不超過±1%；電壓測量誤差不超過±2%；有功功率、無功功率測量誤差不超過±3%；功率因數誤差不超過±1﹪；頻率誤差不超過±0.02Hz。
延時整定誤差：延時整定為0s時，誤差不超過100ms；延時整定大于0s小于2s 時，誤差不超過±25ms；延時整定大于2s 時，誤差不超過時間整定的±5%。
出口接點容量：AC250V，8A。
4～20mA驅動負荷：≤ 500歐姆純阻性負荷。
功耗
工作電源最大功耗 ≤ 5W。
環境要求
大氣壓力：80kPa～110kPa（海拔2000M以下）。
相對濕度：5% ～ 95%
運行溫度：-20℃～＋55℃。
工作環境：沒有導致金屬或絕緣損壞的腐蝕性氣體及較嚴重的塵埃和霉菌，無火災爆炸危險的物質。

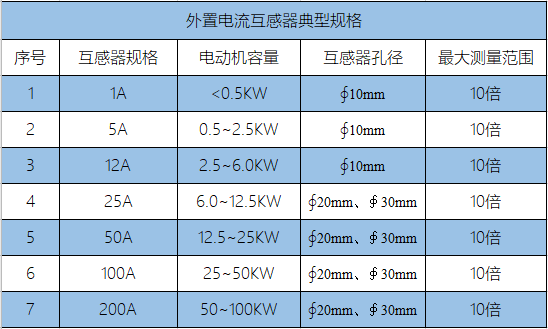

外置電流互感器典型規格

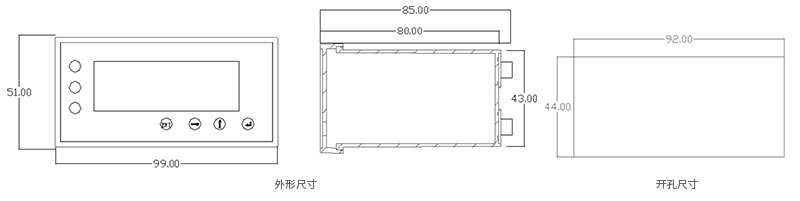

產品尺寸圖及開孔

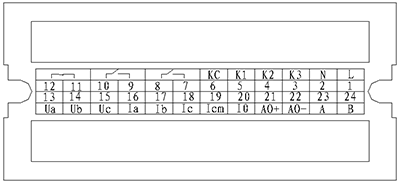

背板端子圖

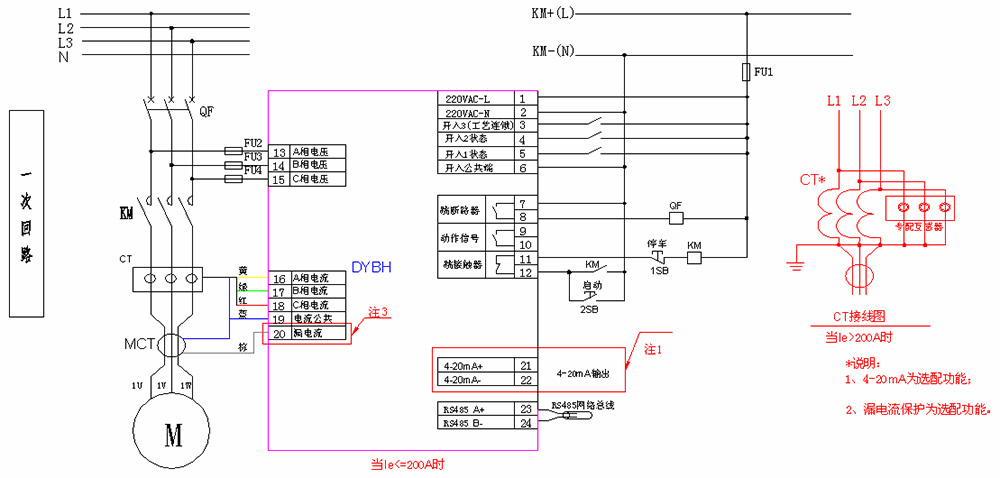

典型接線圖
